Моделирование с помощью "маленьких человечков"

Главы из книги "Творчество как точная наука" Г. С. Альтшуллер, 1979.

С каждой новой модификацией детерминированность шагов АРИЗ возрастает. Усиливается и информационное обеспечение. Тем не менее, АРИЗ не отменяет необходимости думать, он лишь управляет процессом мышления, предохраняя от ошибок и заставляя совершать необычные ("талантливые") мыслительные операции.

Существуют очень подробные наставления по управлению самолетами и не менее подробные наставления по хирургическим операциям. Можно выучить эти наставления, но этого мало, чтобы стать пилотом или хирургом. Кроме знания наставлений, нужна практика, нужны выработанные на практике навыки. Поэтому в общественных школах изобретательского творчества планируется на основе АРИЗ примерно 100 учеб. часов занятий в аудитории и 200 ч. на выполнение домашних заданий.

На первых порах нередки очень грубые ошибки, обусловленные самым элементарным неумением организованно мыслить. Например, как решают задачу 31? Четыре человека из пяти в начале обучения указывают в качестве конфликтующей пары агрессивную жидкость и стенки камеры. Изделия (кубики сплавов), для обработки которых существует техническая система "сосуд - жидкость - кубики", не попадают в конфликтующую пару и, следовательно, в модель задачи. В результате скромная задача об обработке кубиков заменяется намного более сложной проблемой сохранения любой агрессивной жидкости (притом горячей) в сосуде из обыкновенного металла. Такая задача, разумеется, достойна всяческого внимания, на нее не жалко потратить и годы. Решение подобных задач обычно требует изменения всей надсистемы, в которую входит рассматриваемая система. Детализация, проверка и внедрение новых идей требуют в этих случаях огромной по объему работы. Прежде чем посвятить этому годы (а может быть, и всю жизнь), целесообразно потратить пять минут на решение более простой, но тоже нужной задачи: как все-таки быть с кубиками?..

Если в качестве конфликтующей пары взяты "кубик - жидкость", камера не попадает в модель задачи. На первый взгляд, это утяжеляет условия: раз дело не в стенках камеры, они могут быть любые (их даже может вообще не быть!); придется искать решение, при котором хранение агрессивной жидкости вообще не зависит от стенок сосуда... Как обычно, мнимое утяжеление фактически означает упрощение задачи. В самом деле, в чем конфликт теперь, когда осталась пара "кубик-жидкость", а "камера" оказалась "вне игры"? В агрессивном действии жидкости? Но ведь в этой паре жидкость обязана быть агрессивной - это ее полезное (и только полезное!) качество... Конфликт теперь в том, что жидкость не будет держаться (без камеры) у кубика. Она просто-напросто разольется, выльется, утечет. Как сделать, чтобы жидкость не разлилась, а надежно держалась у кубика? Налить ее внутрь кубика - ответ единственный и достаточно очевидный. Гравитационное поле действует на жидкость, но это действие не передается на кубик и поэтому жидкость и кубик не взаимодействуют (механически). Простейшая задача на постройку веполя: пусть гравитационное поле действует на жидкость, а та передаст это действие кубику. Заменить кубики "стаканами" (полыми кубиками)-первая идея, которая приходит в голову, если в модели задачи взяты кубик и жидкость, а не жидкость и камера. Стенка есть (стенка кубика) и стенки нет (стенки камеры) - отличное устранение физического противоречия. Такое решение заведомо не надо проверять - оно абсолютно ясно и надежно, здесь не нужна конструкторская разработка, нет проблемы внедрения. А чтобы получить это решение, нужно всего-навсего выполнить прямое и простое предписание АРИЗ: в конфликтующей паре должны быть изделие я непосредственно действующий на него элемент системы. Или (как в задаче о молниеотводе) можно рассмотреть конфликт между двумя парами: "кубик-жидкость" и "жидкость-камера". ИКР: отсутствующая жидкость сама не действует на камеру, сохраняя способность действовать на образец. Здесь путь к решению еще короче, ибо с самого начала принято, что жидкость отсутствует. Сразу возникает четкое противоречие: жидкость есть (для кубика) и жидкости нет (для камеры). По условиям задачи разделить конфликтующие свойства во времени нельзя (жидкость должна непрерывно действовать на образец), остается одна возможность: разделить конфликтующие свойства в пространстве - жидкость есть там, где кубик, и жидкости нет там, где камера.

Текст АРИЗ-77 включает девять простых правил, но научиться выполнять эти правила, увы, не так просто. Сначала правила не замечают, "пропускают", потом их начинают неверно применять и лишь постепенно, где-то на второй сотне задач вырабатывается умение уверенно работать с АРИЗ. Любое обучение трудно, но обучение организованности мышления при решении творческих задач трудно вдвойне. Если дать задачу на вычисление объема конуса, человек может неверно записать формулу, неверно перемножить числа, но когда не скажет, даже не заглянув на цифры: "Объем конуса? А что если он равен 5 см3 или 3 м3? В какой цвет окрашен конус? А может быть, дело вовсе не в конусе? Давайте лучше вычислим вес какой-нибудь полусферы..." При решении изобретательских задач такие "пируэты" называются "поиском решения" и никого не смущают...

Есть много тонких механизмов решения, которые сегодня еще нельзя сформулировать в виде простых правил. Они пока не включены в текст АРИЗ, но их можно "встроить" по усмотрению преподавателя, когда обучающиеся привыкнут вести анализ, не обрывая его где-то в середине извечным: "А что если сделать так?.."

Как мы уже говорили, Гордон, создавая синектику, дополнил мозговой штурм четырьмя видами аналогии, в том числе эмпатией - личной аналогией. Сущность этого приема заключается в том, что человек, решающий задачу, "входит" в образ совершенствуемого объекта и старается осуществить требуемое задачей действие. Если при этом удается найти какой-то подход, какую-то новую идею, решение "переводится" на технический язык. "Суть эмпатии, - говорит Дж. Диксон, - состоит в том, чтобы "стать" деталью и посмотреть с ее позиции и с ее точки зрения, что можно сделать". Далее Дж. Диксон указывает, что этот метод очень полезен для получения новых идей.

Практика применения эмпатии при решении учебных и производственных задач показывает, что эмпатия действительно иногда бывает полезна. Но иногда она бывает и очень вредна. Почему?

Отождествляя себя с той или иной машиной (или ее частью) и рассматривая ее возможные изменения, изобретатель невольно отбирает те, которые приемлемы для человека, и отбрасывает неприемлемые для человеческого организма, например разрезание, дробление, растворение в кислоте и т. д.

Неделимость человеческого организма мешает успешно применять эмпатию при решении многих задач, подобных, например, задачам 23-25.

Недостатки эмпатии устранены в моделировании с помощью маленьких человечков (ММЧ) - методе, который применяется в АРИЗ. Суть его состоит в том, чтобы представить объект в виде множества ("толпы") маленьких человечков. Такая модель сохраняет достоинства эмпатии (наглядность, простота) и не имеет присущих ей недостатков.

В истории науки известны случаи, когда стихийно применялось нечто похожее на ММЧ. Два таких случая особенно интересны. Первый-открытие Кекуле структурной формулы бензола.

"Однажды вечером, будучи в Лондоне, - рассказывает Кекуле, - я сидел в омнибусе и раздумывал о том, каким образом можно изобразить молекулу бензола С6Н6 в виде структурной формулы, отвечающей свойствам бензола. В это время я увидел клетку с обезьянами, которые ловили друг друга, то схватываясь между собой, то опять расцепляясь, и один раз схватились таким образом, что составили кольцо. Каждая одной задней рукой держалась за клетку, а следующая держалась за другую ее заднюю руку обеими передними, хвостами же они весело размахивали по воздуху. Таким образом, пять обезьян, схватившись, образовали круг, и у меня сразу же блеснула в голове мысль: вот изображение бензола. Так возникла вышеприведенная формула, она нам объясняет прочность бензольного кольца".

Второй случай еще более известен. Это мысленный эксперимент Максвелла при разработке им динамической теории газов. В этом мысленном опыте были два сосуда с газами при одинаковой температуре. Максвелла интересовал вопрос, как сделать, чтобы в одном сосуде оказались быстрые молекулы, а в другом медленные. Поскольку температура газов одинакова, сами по себе молекулы не разделятся: в каждом сосуде в любой момент времени будет определенное число быстрых и медленных молекул. Максвелл мысленно соединил сосуды трубкой с дверцей, которую открывали и закрывали "демоны" - фантастические существа примерно молекулярных размеров. Демоны пропускали из одного сосуда в другой быстрые частицы и закрывали дверцу перед маленькими частицами.

Два эти случая интересны, прежде всего тем, что объясняют, почему в ММЧ взяты именно маленькие человечки, а не, например, шарики или микробы. Для моделирования нужно, чтобы маленькие частицы видели, понимали, могли действовать. Эти требования естественнее всего ассоциируются с человеком: у него есть глаза, мозг, руки. Применяя ММЧ, изобретатель использует эмпатию на микроуровне. Сохранена сильная сторона эмпатии и нет присущих ей недостатков.

Эпизоды с Кекуле и Максвеллом описывались многими авторами. Но никто не связывал их вместе и не задумывался над вопросом: вот два случая в разных отраслях науки, почему бы ни превратить эти случаи в метод используемый сознательно? Историю с Кекуле обычно приводили, чтобы поговорить о роли случаиности в науке и изобретательстве. А из опыта Максвелла делали и без того очевидный вывод, что учёному нужно воображение...

Техника применения метода ММЧ сводится к следующим операциям:

• на шаге 3.3 надо выделить часть объекта, которая не может выполнить требования, указанные на шаге 3.2, и представить эту часть в виде маленьких человечков;
• надо разделить человечков на группы, действующие (перемещающиеся) по условиям задачи;
• полученную модель надо рассмотреть и перестроить так, чтобы выполнялись конфликтующие действия.

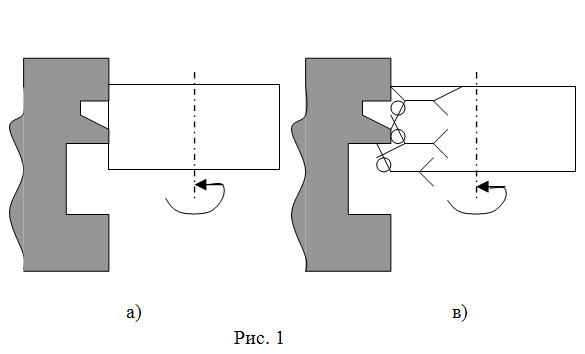

Например, в задаче 24 рисунок к шагу 3.3 обычно выглядит так, как показано на рис. 1,а: выделен внешний слой круга, который по структуре ничем не отличается от центральной части круга. На рис. 1,б показан тот же рисунок, но сделанный с использованием ММЧ. Маленькие человечки, соприкасающиеся с обрабатываемой поверхностью, удаляют частицы металла, а другие человечки придерживают "работников", не давая им вылететь из круга, упасть, быть отброшенными. Меняется глубина впадины - соответственно перестраиваются человечки. Рассматривая левый рисунок, не так просто прийти к выводу о необходимости раздробить наружную часть на "зерна" сделав эти зерна подвижными и в то же время "цепляющимися" за круг. Правый рисунок приводит к этой идее.

Однажды на семинаре по ТРИЗ слушателям была предложена задача об увеличении скорости движения ледокола: повысить скорость за счет увеличения мощности двигателей нельзя; современные ледоколы настолько "заполнены" двигателями, что почти не несут полезной нагрузки.

Сначала задачу решали, используя эмпатию. Один из слушателей, вживаясь в "образ ледокола", сосредоточенно ходил по комнате, а потом подошел к столу "Это - лед, - сказал слушатель - А я - ледокол. Я хочу пройти сквозь лед, но лед меня не пропускает..." Он давил на "лед", наскакивал на него с разбега, временами ноги "ледокола" пытались пройти под столом, но туловище этому мешало, иногда туловище пыталось пройти над столом, но мешали ноги... Отождествив себя с ледоколом, слушатель перенес на ледокол неделимость, присущую человеческому организму, и тем самым усложнил задачу, эмпатия в данном случае только затрудняла решение.

На следующем занятии тот же слушатель решал задачу, используя метод ММЧ. Он подошел к столу, несколько секунд подумал, потом с некоторой растерянностью сказал: "Не понимаю, в чем задача... Если я состою из толпы маленьких человечков, верхняя половина толпы пройдет над столом, нижняя - под столом... По-видимому, задача теперь в том, как соединить две части ледокола - надводную и ту, что подо льдом. Придется ввести какие-то стойки, узкие, острые, они легко пройдут сквозь лед, не надо будет ломать огромную массу льда..."

Метод ММЧ еще не исследован до конца, в нем много загадочного. Скажем, в задачах на измерение длины выделенную часть элемента лучше представлять не в виде сплошной шеренги человечков, а как шеренгу "через одного". Еще лучше, если человечки расположены в виде треугольника. И еще лучше - неправильным треугольником (с неравными или криволинейными сторонами). Почему? Пока тут можно только строить догадки. Но правило действует...

Вспомним хотя бы задачу 7. Нужно измерить глубину реки с самолета. По условиям задачи вертолет применить нельзя, высадка людей недопустима, использовать какие-нибудь свойства радиоволн тоже нельзя, потому что нет возможности заказывать специальное оборудование. К тому же замеры глубины надо выполнить, в сущности, бесплатно (допустимы только расходы на оплату полета вдоль реки).

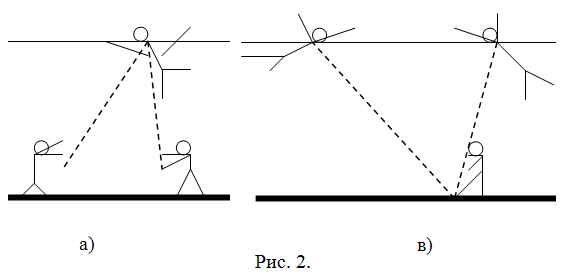

Используем метод ММЧ. Еще неизвестная "измерялка", которую придется использовать, бросив или направив с самолета, должна иметь форму неправильного треугольника. Мыслимы только два варианта расположения маленьких человечков (рис. 2), образующих эту "измерялку".

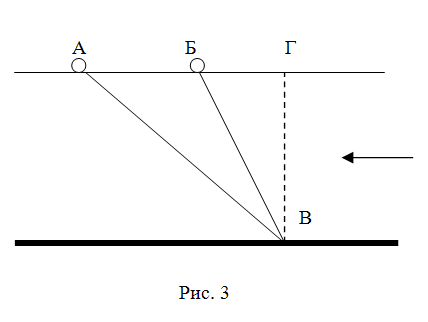

Верхние человечки должны быть легче воды, нижние - тяжелее. Предположим, что это деревяшки и камни, объединенные леской (рис. 3); реализовать такой треугольник нетрудно. Деревяшки А и Б соединены с камнем В лесками, причем длины обеих лесок заведомо превышают глубину реки (это можно проверить пробным сбросом). Чем глубже река, тем меньше расстояние АБ (деревяшки не связаны между собой). К одному из поплавков надо прикрепить (для "масштаба") метровую рейку, и можно сбрасывать это "оборудование", а затем фотографировать сверху. Зная АВ и БВ и измерив на снимке АБ, легко вычислить ВГ. Решение удивительно простое и красивое (а. с. № 180815). Прийти к нему без подсказки ("Сбрось трех человечков, прикажи им расположиться в виде неправильного треугольника...") очень трудно, читатель сможет убедиться в этом, предложив задачу своим коллегам...

Рассмотрим теперь задачу 8, в ней речь идет об измерении радиуса шлифовального круга, поэтому здесь тоже должны помочь маленькие человечки.

Шлифовальный круг обрабатывает деталь - со шлифованием, таким образом, все в порядке (в отличие от задачи 24), веполь уже есть. Но круг работает внутри цилиндра, и надо определить изменение радиуса круга, не выводя инструмент из недр детали. Задача класса 14. Решение (по таблице типовых моделей): к В2 надо присоединить такое В3, которое меняет поле П в зависимости от состояния В3 и, следовательно, В2. Если на торец круга нанести электропроводную полоску и пропускать ток, то по изменению сопротивления можно судить об изменения радиуса круга (рис. 4).

К сожалению, такая схема не обеспечивает точность измерений. Сопротивление зависит не только от длины полоски, но и от силы прижатия круга к обрабатываемой поверхности и от состояния контакта "цепь-вал", и от температуры круга...

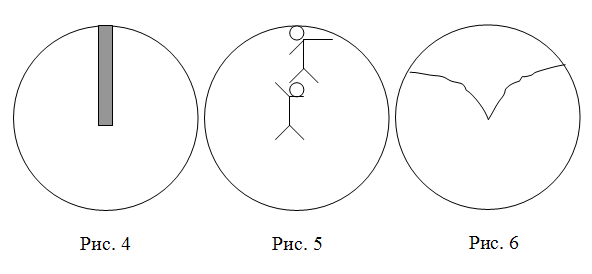

Попробуем расположить маленьких человечков цепочкой "через одного" (рис. 5).

Теперь об измерении радиуса круга можно судить по числу импульсов тока, а величина самих импульсов не имеет значения. Решение намного более эффективное, чем предыдущее. Правда, подвести ток к каждому человечку не так просто.

Перейдем к "треугольнику". Правильный "треугольник" ничего не дает. Зато неправильный - это еще одно решение (рис. 6), причем теперь уже без изъянов: с изменением радиуса меняется скважность (отношение сигнала к паузе) проходящих импульсов, это позволяет просто и надежно измерять радиус круга.

В методе ММЧ есть и другие, не вполне ясные хитрости. Придет время, мы поймем действующие здесь закономерности, и метод войдет в АРИЗ в виде обязательных шагов. Так получилось, например, с оператором РВС, который поначалу тоже казался странным и экзотическим.

РВС - это размеры, время, стоимость. Любая техническая система, данная в условиях задачи, имеет привычный для нас образ. Можно, например, убрать из текста задачи слово "ледокол", но останется образ ледокола: нечто "кораблеобразное", примерно соответствующее по размерам ледоколу, действующее примерно в таком же темпе и стоящее примерно столько же. Термина уже нет, но образ исходной системы сохранился и несет сильный заряд психологической инерции. Цель оператора РВС - преодолеть эту инерцию, сломать навязчивый старый образ технической системы. Оператор РВС включает шесть мысленных экспериментов, перестраивающих условия задачи (шаг 1.9 в тексте АРИЗ-77). Эксперименты могут быть осуществлены на разных уровнях - тут многое зависит от силы воображения, от характера задачи и от других обстоятельств. Однако даже формальное выполнение этих операций резко сбивает психологическую инерцию, связанную с привычным о6разом системы.

Г.С. Альтшуллер

ТРИЗ...
